No agronegócio, as estruturas mais valiosas da operação costumam ser também as mais expostas a descargas atmosféricas: silos e secadores no meio do campo aberto, galpões metálicos extensos, chaminés de caldeira, granjas que dependem de energia sem interrupção. Em julho de 2026, nossa equipe concluiu a inspeção completa do SPDA de uma usina termoelétrica a biomassa integrada a uma planta do setor alimentício, no interior de São Paulo — com a planta em operação do primeiro ao último dia de campo.
Este artigo usa esse caso real — com as fotos e os números da inspeção — para responder às perguntas que produtores, gerentes de armazém e engenheiros de planta mais nos fazem: telhado metálico protege? Silo precisa de para-raios? Dá pra inspecionar sem parar a produção? O que um laudo precisa entregar pra valer perante seguradora e bombeiros?
Por que as estruturas do agro concentram exposição
O Brasil é o país com maior incidência de raios do mundo, segundo o INPE. E a geometria do agronegócio conspira: as edificações rurais e agroindustriais são, quase sempre, os pontos mais altos num raio de centenas de metros — um silo de 30 metros cercado de lavoura, um secador ao lado da moega, a chaminé da caldeira, o galpão de máquinas no alto do terreno.
Isso não é motivo para alarme; é motivo para tratar a proteção como engenharia, não como acessório. O que está em jogo em cada perfil de estrutura:
- Silos e armazéns — a safra estocada é o ativo; poeira de grão é material combustível, e ambientes com risco de explosão recebem tratamento mais rigoroso na norma.
- Usinas de cana e plantas alimentícias — caldeira, chaminé, moenda e tancagem operam em regime contínuo; uma parada não programada custa mais que qualquer sistema de proteção.
- Granjas e confinamentos — o plantel depende de ventilação e alimentação elétricas; um surto que queima o quadro de comando vira perda direta.
- Estruturas rurais em geral — pivôs, casas de bomba, oficinas e alojamentos compartilham a mesma condição: campo aberto e instalação elétrica longa e exposta.
Já tratamos do tema em A importância do SPDA em edificações rurais, no site principal. Aqui, a conversa é com quem decide sobre estruturas de produção — e começa pela dúvida mais comum de todas.
Telhado metálico protege? Depende da verificação
É a pergunta que mais ouvimos sobre galpões e silos: "a estrutura já é metálica, não está protegida por si só?". A resposta técnica é: pode estar — se isso for verificado.
A NBR 5419-3 admite o uso de elementos naturais como subsistema de captação: a própria cobertura metálica pode captar a descarga, e as armaduras de aço dos pilares podem conduzi-la ao solo. Mas a norma impõe condições — espessura mínima da chapa, continuidade elétrica entre os painéis, ausência de revestimento isolante, conexões verificáveis com o aterramento — e exige que tudo isso seja avaliado e documentado por profissional habilitado.

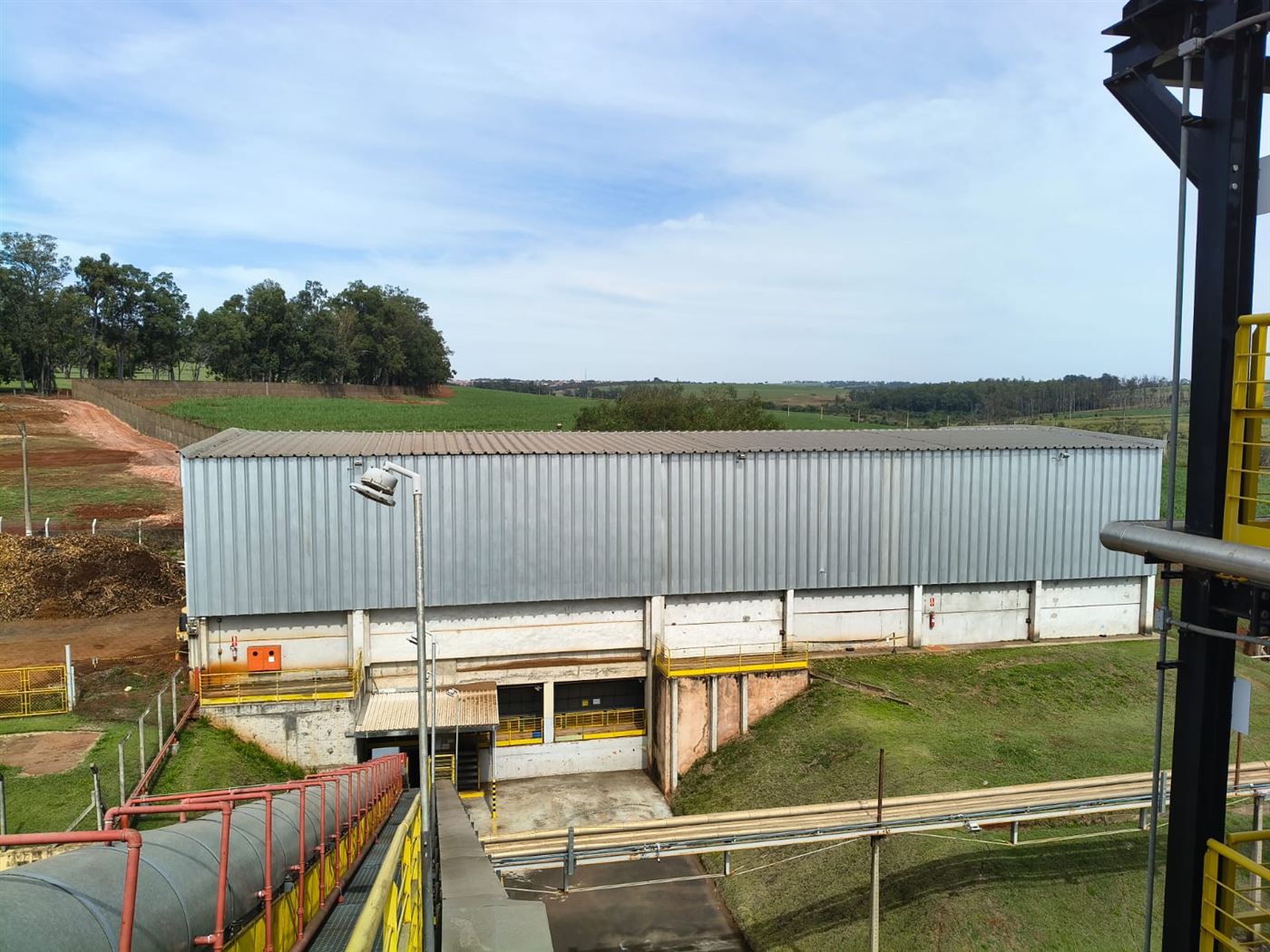

No caso da usina que inspecionamos, o barracão de biomassa — um galpão metálico de grande porte, primo direto dos armazéns graneleiros — usa exatamente essa concepção: cobertura metálica como captor natural, complementada por terminais aéreos na cumeeira, descidas naturais pelas armaduras dos pilares e malha de aterramento em cabo de cobre nu com hastes e caixas de inspeção.
A diferença entre "o galpão é metálico" e "o galpão está protegido" foi um dia inteiro de verificação: continuidade elétrica das conexões, inspeção das descidas e dos pontos de medição, e ensaio da resistência de aterramento. Sem isso, a proteção é uma hipótese.
O caso: 4 áreas, 11 pontos de medição, planta em operação
O escopo contratado — via edital técnico, como é praxe em plantas desse porte — cobriu as quatro áreas da usina: casa de força (turbina a vapor, gerador e painéis de média tensão), caldeira a biomassa e chaminé, barracão de biomassa e estação de tratamento de água. Cada área tem seu subsistema de captação e sua malha de aterramento, todas interligadas numa malha geral única.
Três detalhes desse trabalho interessam a qualquer gestor de estrutura no agro:
1 · A produção não parou
Toda a inspeção foi executada com a planta em operação, sob os procedimentos de segurança da contratante: integração, Permissão de Trabalho, bloqueio e etiquetagem (LOTO) e DDS diário, com equipe habilitada em NR-10 (Básico e Complementar SEP) e NR-35 para os pontos elevados. Em usina, armazém ou granja, parar a operação para inspecionar raramente é necessário — e nunca deveria ser a premissa da proposta.
2 · Medição, não estimativa

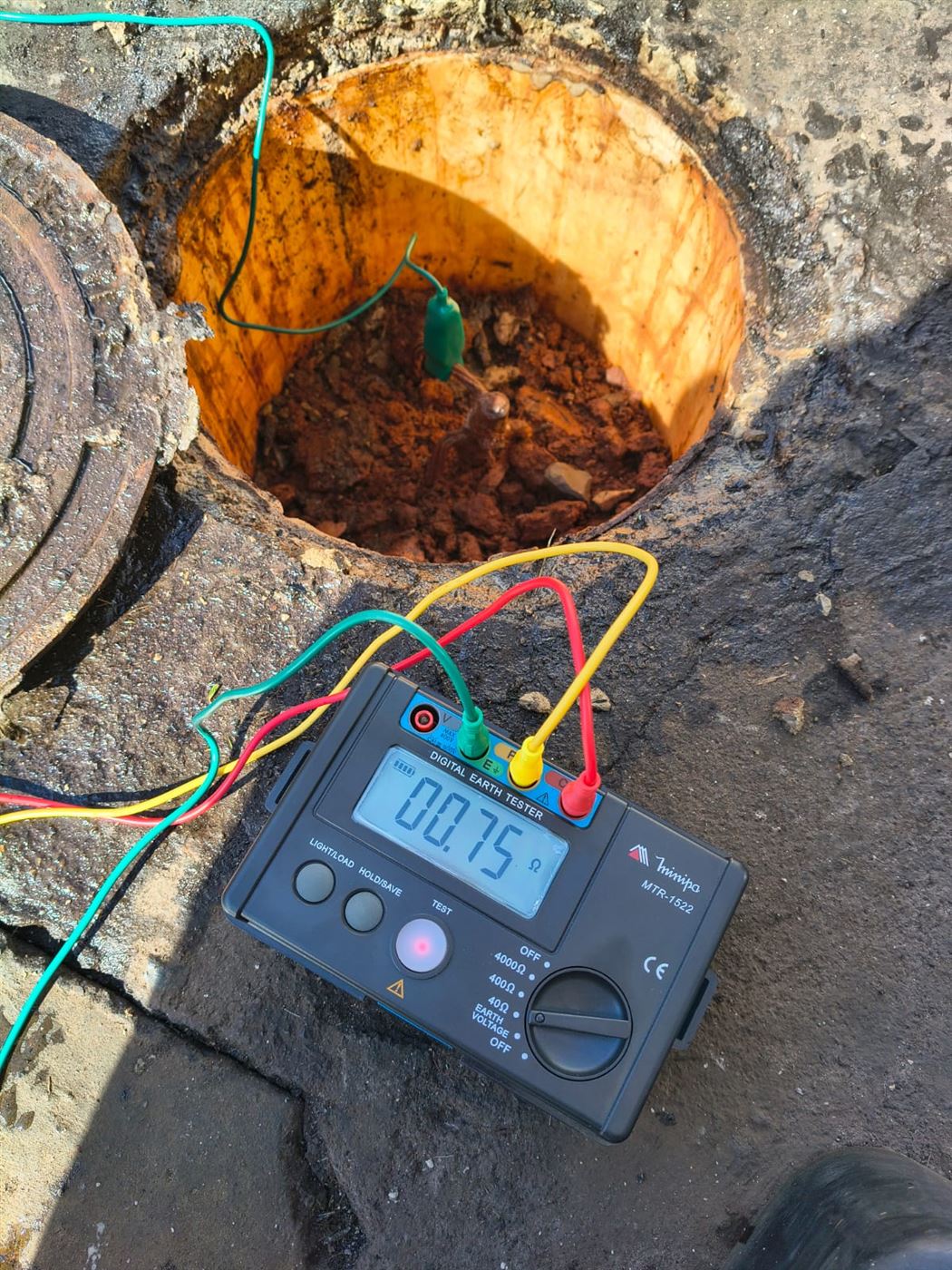

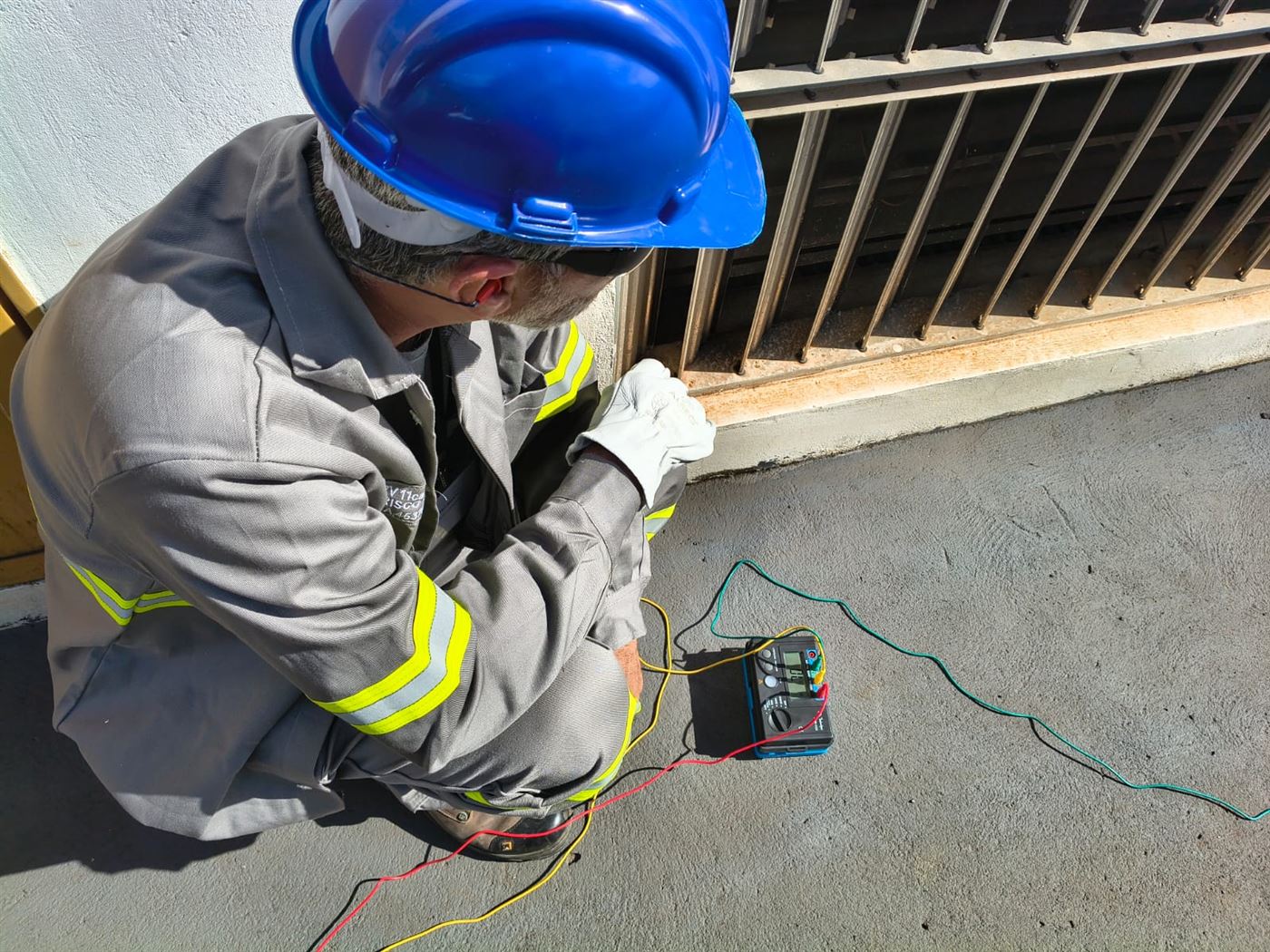

A resistência de aterramento foi medida ponto a ponto com terrômetro calibrado, pelo método da queda de potencial. Os 11 pontos ficaram entre 0,56 e 2,09 Ω — com folga em relação ao critério de projeto (< 10 Ω) e com boa uniformidade entre áreas distantes entre si, o que evidencia uma malha geral íntegra e efetivamente interligada. É esse número, documentado, que sustenta o parecer do laudo. Parecer sem medição é opinião.
3 · Captação dimensionada por área, não por catálogo

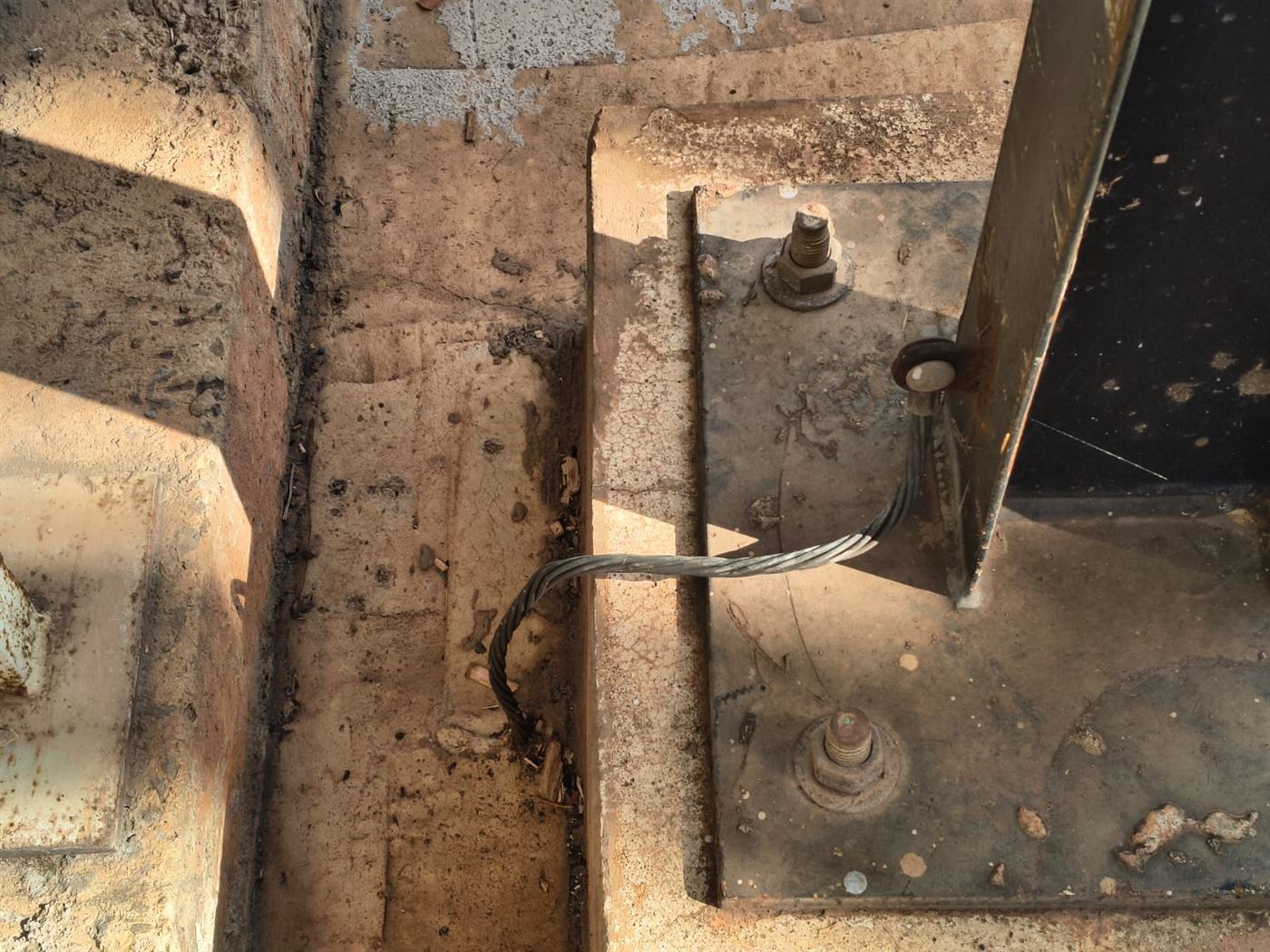

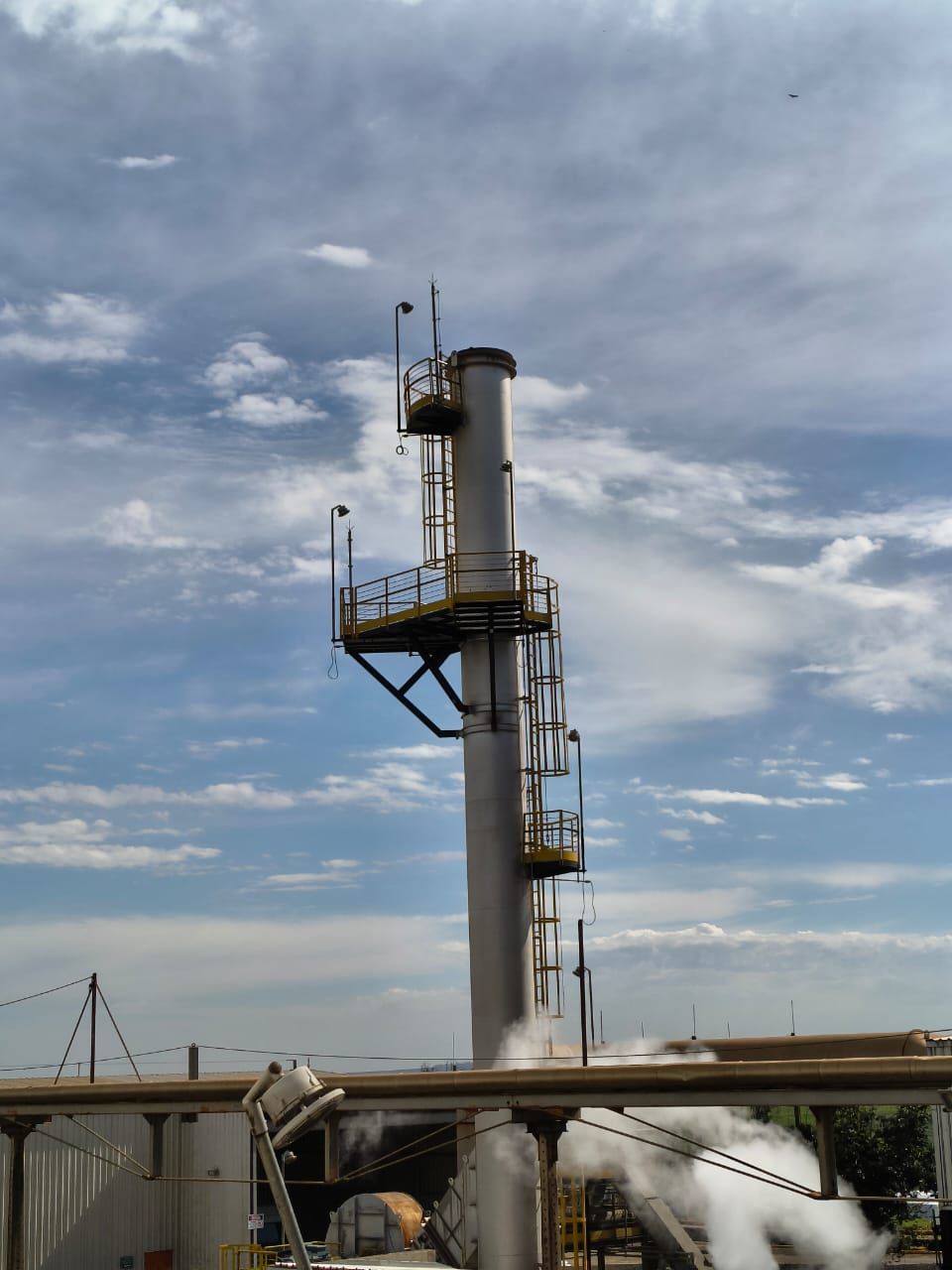

Na mesma planta convivem três soluções de captação: malha captora e cobertura metálica no barracão, captores tipo Franklin sobre mastros na chaminé e na caldeira, e equipotencialização de tanques e motobombas no tratamento de água. Cada área tem seu nível de proteção definido em projeto pela análise de risco da NBR 5419 — é assim que a norma trabalha, e é por isso que proposta séria começa por avaliação, não por preço de kit.
O que um laudo de SPDA precisa entregar
Se você administra silo, armazém, usina ou granja e vai contratar inspeção de SPDA — da IC ou de qualquer outra empresa —, o pacote de entrega é um bom filtro de seriedade. No caso relatado, o edital técnico da contratante exigia, e o laudo entregou:
- Relatório técnico detalhado, área por área, com classificação de cada item verificado;
- Resultados das medições com a metodologia aplicada — instrumento, método e critério de referência;
- Registro fotográfico das áreas, conexões e pontos de medição;
- Croqui da malha de aterramento, essencial para as manutenções futuras;
- Lista de não conformidades com plano de ação — no caso, nenhuma, mas com recomendações de manutenção preventiva;
- ART registrada no CREA pelo engenheiro responsável.
É esse conjunto — não um certificado genérico — que sustenta a posição da empresa diante de seguradora, Corpo de Bombeiros e auditoria. Já explicamos o que é o laudo de SPDA, quem pode emitir e qual a validade; para plantas industriais, vale também a leitura de Inspeção de SPDA em galpão industrial: o que o Corpo de Bombeiros exige.
Quando inspecionar a estrutura
Como prática de engenharia, recomendamos verificação anual do sistema, com medições — e o próprio projeto da usina inspecionada estabelece revisão no mínimo uma vez por ano. Três situações pedem atenção adicional:
- Ambientes com poeira combustível (grãos, farelo, bagaço) e áreas com risco de explosão: intervalos menores entre verificações;
- Após descarga atmosférica direta registrada na estrutura: inspeção extraordinária antes da próxima temporada de chuvas;
- Após ampliações — novo silo, secador mais alto, galpão anexo: toda estrutura nova elevada muda a análise de risco do conjunto.
Perguntas frequentes
Silo metálico precisa de para-raios?
A estrutura metálica do silo pode desempenhar a função de captação e descida natural, desde que atenda aos requisitos de espessura e continuidade elétrica da NBR 5419-3 — e isso não dispensa aterramento, equipotencialização e verificação por engenheiro. A análise de risco da norma define o nível de proteção exigido.
O telhado metálico do galpão já não é proteção suficiente?
A cobertura metálica pode ser aceita como subsistema de captação natural quando espessura, continuidade elétrica entre painéis, descidas e malha de aterramento são verificadas e atendem à NBR 5419. Sem medição e sem verificação documentada, isso é uma suposição — não uma proteção.
A inspeção do SPDA exige parar a produção?
Em geral, não. Com Permissão de Trabalho, procedimentos LOTO e DDS, e equipe habilitada em NR-10 e NR-35, a vistoria e as medições podem ser executadas com a planta em operação — foi o que ocorreu no caso relatado neste artigo.
A seguradora pode exigir o laudo de SPDA da estrutura rural?
Seguradoras costumam solicitar a comprovação de conformidade do SPDA em auditorias de risco, renovações de apólice e sinistros — especialmente em armazéns com safra estocada, usinas e plantas industriais. O laudo com ART registrada no CREA é a evidência técnica aceita.
Fale com quem inspeciona planta em operação
Silo, armazém, usina ou granja: a avaliação começa por uma conversa técnica.
A IC Para-Raios atua no agronegócio com:
- Vistoria, medições e laudo de SPDA com ART — aceitos por seguradoras e bombeiros
- Projeto e instalação para estruturas novas ou adequação das existentes
- Aterramento e equipotencialização de malhas rurais e industriais
- Trabalho com a planta em operação — PT, LOTO, DDS, NR-10 e NR-35
Atendemos todo o estado de São Paulo — o caso deste artigo fica a cerca de 300 km da nossa base.
Caso real executado em julho de 2026; identificação do cliente preservada por confidencialidade. Números extraídos do laudo técnico emitido com ART. Fotos do acervo técnico da IC Para-Raios.
Conteúdo revisado por Engº Eletr. Ilton S. Coppio, CREA-SP nº 0601520979 — engenheiro eletricista com atribuição plena para SPDA conforme Resolução CONFEA nº 218/73.
Este conteúdo é informativo e não substitui inspeção técnica específica para sua estrutura. Para avaliação do seu caso, entre em contato.
